Cara membuat kabel PoE menggunakan kabel LAN

Biasanya PoE (Power Over Ethernet) dibutuhkan untuk menghemat penggunaan kabel power.  Misalnya kita mau pasang 1 buah router access point yang jaraknya cukup jauh dari rumah kita, misalnya 30 meter, otomatis kita memerlukan 2 kabel, yaitu kabel LAN dan kabel Listrik buat power adaptornya. Pasti sangat repot jika harus membawa kedua kabel tersebut dengan jarak yang cukup jauh, berat di ongkos juga.  Tapi kita bisa mengakalinya cukup dengan menggunakan kabel LAN saja.

Pertama-tama, siapkan bahannya, yaitu 1 buah Adaptor 12V atau sesuai kebutuhan anda.  Pengalaman saya memakai Router merek ZTE yang powernya 12V dengan jarak 30 meter harus menggunakan adaptor 18V karena waktu pakai adaptor bawaannya 12V dengan jarak 30 meter, router menyala tapi tidak bisa di ping karena powernya kurang, dan setelah diganti dengan adaptor 18V router berjalan normal seperti biasa.

Langkah selanjutnya, kupaslah kabel LAN dari ujung ke ujung dan potonglah kabel yang berwarna Coklat dan Putih Coklat, selanjutnya disingkat C dan PC.  Setelah dipotong, kemudian ambil adaptornya lalu potong juga kabelnya.  Kupaslah kabel adaptor untuk disambungkan ke kabel UTP yang juga dipotong tadi.  Perhatikan kabel adaptor juga ada positif negatifnya (+ - ) yang satunya berwarna Hitam putih, satunya lagi berwarna Hitam saja, selanjutnya disingkat H dan HP.

Sambungkan kabel  yang ke arah adaptor berwarna HP ke salah satu ujung kabel LAN yang berwarna PC dan bungkus dengan isolasi.  Selanjutnya sambungkan juga kabel yang H ke kabel LAN C lalu bungkus juga dengan isolasi.

Selanjutnya sambungkan kabel yang ke arah colokan (jack) power adaptornya (yang nantinya akan dicolokkan ke Router)  sama seperti sambungan sebelumnya: HP ke PC dan H ke C.  Untuk lebih jelasnya silahkan lihat gambar di bawah ini.

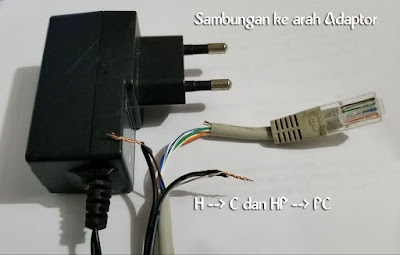

Sambungan ke arah Adaptor

Sambungan ke arah Jack Power

Silahkan lakukan test.  Colokkan ujung kabel LAN satunya ke Modem dan ujung satunya lagi ke Access Point, begitu juga Adaptornya, kemudian lakukan PING, jika sudah bisa melakukan PING itu berarti anda sudah berhasil membuat kabel PoE sendiri.

Itu tadi cara membuat kabel PoE secara manual, hemat biaya, hemat tempat.  Selamat mencoba.
